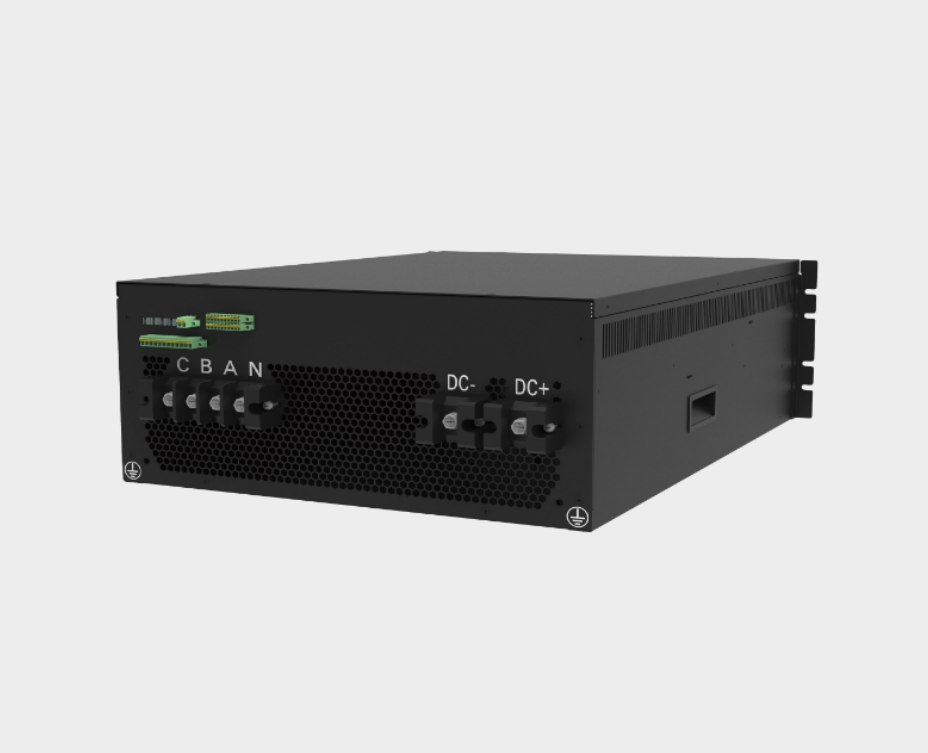

HPCS-M P100/135U10F 储能变流器

产品特点：

模块化方案

积木化设计

并网方式多样

电能质量治理

三电平设计，系统效率高；， 5U高度，功率密度高;

“N+1”冗余设计，设备在线率高；，多机光纤同步功能，响应快;

三相三线/三相四线自动切换，，无需变压器并网；，并/离网切换功能;

电压暂降治理功能；，功率因数补偿功能；，谐波滤除功能;

技术参数

直流侧：

额定功率（kW）：100kW，最大直流功率（kW）：110kW，直流侧最大电流（A）：169A，直流电压工作范围（Vdc）：650V-950V，

交流侧：

额定功率（kW）：100kW，最大输出功率（kW）：110kW

并网运行：

额定电网电压（Vac）:400
允许电网电压偏差:-10%~15%
额定电网频率（Hz）:50
允许电网频率（Hz±%）:±0.5Hz
电流总谐波畸变率（%）:≤5%
功率因数:-1~1
充放电转换时间（ms）:＜100
直流分量（A）:＜1%*额定电流
功率控制精度:输出大于 20%额定功率时，功率控制精度应不超过 5%
最大电流（A）:158
过载能力:1.1 倍过载 10min

离网运行：

额定输出电压（Vac）:400
电压偏差（V）:在空载和额定阻性负载（平衡负载）条件下，储能变流器交流侧输出电压幅值偏差应不超过额定电压的±5%，相位偏差应小于 3
电压不平衡度（%）:＜2%
电压总谐波畸变率（%）:＜3%
额定输出频率（Hz）:50
动态电压瞬变范围（%）:10%

电能质量治理：

电压暂降治理功能:响应时间≤2ms
谐波电流滤除功能:滤除 2~11 次谐波电流
功率因数补偿功能:功率因数调节范围-1~1

通用参数：

允许环境温度（℃）:-20℃~+45℃
允许相对湿度（%）:≤95%，无凝露
防护等级:IP20
冷却方式:强迫风冷
噪声:＜75dB
保护要求:短路保护、极性反接、直流过/欠压、过流、过温、相序反接、通讯故障、冷却系统、防孤岛

尺寸：

宽*深*高:500*700*222mm

重量：

61kg

通讯接口：

2*485、1*CAN、1*Ethernet、2*光纤

IO 口：

无源节点：3*DI、3*DO
