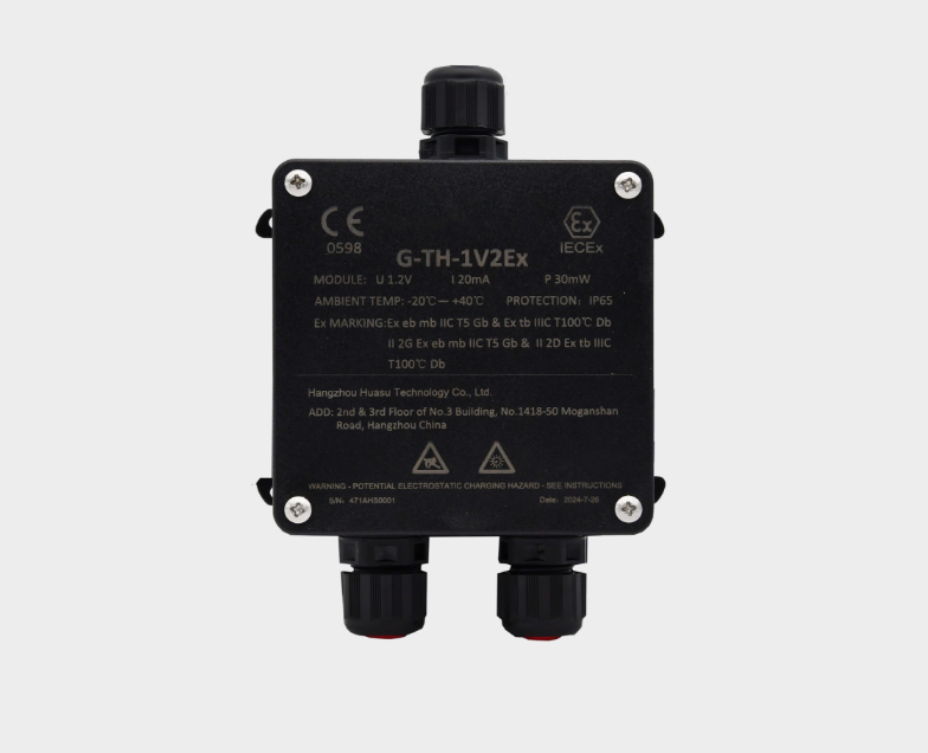

G-TH-Ex 防爆型蓄电池在线监控系统

产品特点：

实时在线

国际防爆

安装便捷

高精度监测

实时在线监测蓄电池单体电压、内阻、负极柱温度以及环境温度、充放电电流等

模块满足ATEX/IECEx等国际防爆的相关要求，广泛应用于石油、石化、船用、矿业等行业

1个电池配置一个G-TH-Ex单电池监测模块安装维护简单便捷，电池表面或电池架安装，支持在线维护

单体电压采集精度：0.1%；单体内阻采集精度：±2%；单体电池负极柱温度精度：±1℃

技术参数

G-TH-02Ex G-TH-2V4Ex：

电源要求：从被监测电池取电，消耗电流：≤13mA

G-TH-1V2Ex：

电源要求：从被监测电池取电，消耗电流：≤20mA

监测范围：

1.2V、2V、2.4V、4.8V、6V、12V电池，容量小于 3000AH

管理能力：

每套系统可管理6组电池，最大可管理600节电池

工作环境：

工作温度： -5～+40℃（0~2000m海拔），相对湿度： 5～95％，大气压强： 80～110kP

G-TH-4V8Ex G-TH-06Ex G-TH-12Ex：

电源要求：从被监测电池取电，消耗电流：≤7mA

GTC：

电源要求：收敛模块或外部供电10.8~13.8VDC，消耗电流：≤210mA

CM-07NM：

电源要求：额定电压100~240VAC 最大电压 90~264VAC，消耗电流：≤0.4A

CM-07NM48：

电源要求：36~72VDC，消耗电流：≤0.5A

保护：

两级保护，过压、过流、反接保护，光电隔离，绝缘耐压：2000VAC，防护等级：(G-TH-Ex模块）IP65，过电压类别：过电压类别Ⅱ

接口＆协议：

RS485 、LAN、干接点，支持MODBUS/RTU 、TCP 及SNMP 协议

WEB配置功能：

具备WEB远程数据查询和参数配置功能

组压：

范围：20～800V，精度：±0.5%，分辨率：0.1V

单体电压：

范围：1.2V、2V、2.4V、4.8V6V、12V 容量＜3000AH，精度：±0.5%，分辨率：0.1V

单体内阻：

范围：50～65535μΩ，精度：±2%（重复精度），分辨率：1μΩ

温度：

范围：-5～+99.9℃，精度：±1℃，分辨率：0.1℃

充放电电流：

范围：±500A，精度：±1%，分辨率：0.1A

可靠性：

自动重启触发器：内置WDT， MTBF：100
000小时

抗干扰＆耐高压冲击：

高等级工业级硬件设计，适用各种复杂电磁环境

安装方式：

G-TH-Ex模块：电池表面安装（IIC类爆炸环境）， GTC模块：电池充放电总线附近， GCM模块：机柜安装，

可靠性：

自动重启触发器：内置WDT， MTBF：100
000小时

认证：

ATEX IECEx认证进行中 Ex eb mb llC T5 Gb & Ex tb IIIC T100℃ Db II 2G Ex eb mb llC T5 Gb & ll 2D Ex tb lllC T100℃ Db

适用场景：

广泛应用于石化，化工，船用、矿业等行业
